ウェハーレベル・パッケージング用途におけるプラズマ表面処理

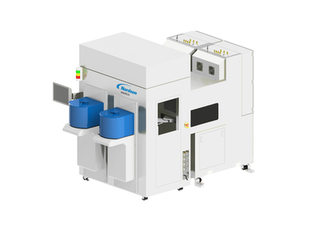

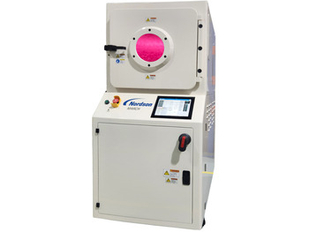

電子機器の微細化が進み、性能がますます重要になる中、メーカー各社は、高度なウェハーレベルパッケージング（WLP）アプリケーションに対応するため、プラズマ処理に注目しています。



WLP向けプラズマ洗浄

プラズマ洗浄は従来、ウェハーレベルでのデバイス製造時や上流の組立工程で発生する汚染物質を除去するために用いられてきました。いずれの場合も、フッ素、酸化物、金属などの汚染物質を除去するための洗浄を行うことで、集積回路の歩留まり、信頼性、および性能が大幅に向上します。



プラズマ処理を用いたWLP向けフォトレジスト除去

現像、処理、レジスト剥離の後、フォトレジストの残留物が残ることがあります。プラズマ処理により、その後の後工程の前に、ウェハ表面全体から微量のレジストを均一に除去することができます。



プラズマ処理を用いたWLP向けレジスト除去およびエッチング

ドライプラズマ処理は、フォトレジスト、酸化物、窒化物、誘電体などの材料をバルクで除去・エッチングするための効率的な手法です。1分あたり1ミクロンを超えるエッチング速度と、95%以上の均一性を実現します。ウェハーレベルアプリケーション、MEMS製造、ディスクドライブ加工において、ストリッピングおよびエッチングプロセスを実行できます。



ウェハー表面の前処理およびプラズマ表面活性化

プラズマ処理により、汚染物質や酸化物を除去し、信頼性とボンディング歩留まりを向上させます。また、プラズマはウェハのパッシベーション層を微細に粗面化し、パッシベーション層と基板間の密着性を向上させます。



BCBおよびUBMの密着性向上のためのプラズマ表面処理

ベンゾシクロブテン（BCB）やアンダーバンプメタライゼーション（UBM）層などのポリマーは、再配線層の誘電体として機能します。プラズマ処理は、ウェハの元のパッシベーション層の表面形状と濡れ性を変化させ、それによって密着性を向上させます。



プラズマ処理を用いたWLP用誘電体パターニング

再配線層を形成する一般的な方法には、標準的なフォトリソグラフィーを用いて誘電体再配線材料をパターニングする方法があります。プラズマ処理は誘電体パターニングの有効な代替手段であり、一般的なウェットプロセス手法を回避することが可能です。



プラズマを用いた先進WLPにおけるビア洗浄

積層ダイ用途のためにウェハーに形成された微小ビアには、ビア形成プロセスからの残留物質が残っていることがよくあります。最適化されたプラズマ設定により、ウェハー表面を損傷することなくビアを効果的に洗浄できます。



プラズマ表面処理によるバンプ接着性の向上

プラズマ洗浄は、バンプの接着性を向上させ、バンプのせん断強度を高めることができます。ウェハ表面のプラズマ洗浄はバンプの接着性を向上させ、バンプのせん断強度を劇的に高めることが実証されています。バンプ材料には、様々な組成のはんだや金スタッドが含まれます。



プラズマ技術をプロセスに導入するための専門的なアドバイスについては、[email protected]までお問い合わせください。
