激光扇形宽度控制的工作原理：智能自动化技术确保涂层均匀一致

对于电子制造商而言，保持精确的涂覆宽度至关重要——但材料粘度的变化、温度波动以及批次间的差异都可能影响喷涂图案。激光扇形宽度控制系统通过实时激光测量和闭环自动化技术，在不降低生产速度的情况下，持续验证和控制涂覆宽度，从而解决了这一难题。



挑战：生产中的扇形宽度漂移

即使喷涂阀和程序已完美调试，涂覆材料也会随时间自然发生变化。这些变化会微妙地改变扇形喷雾模式，导致：



• 覆盖不均匀
• 涂层过厚或过薄
• 返工或废品增加
• 对操作员依赖度更高



激光扇形宽度技术通过客观、自动地确认始终达到编程的涂层宽度，从而消除了猜测的成分。



核心技术：智能反馈激光测量

激光扇形宽度控制技术的核心，是精密激光传感器与软件驱动的工艺智能的结合。二者协同工作，实时测量实际喷涂扇形，并根据需要调整流体压力，以维持正确的喷涂宽度。



分步解析：激光扇形宽度控制的工作原理



1. 系统设置与目标定义

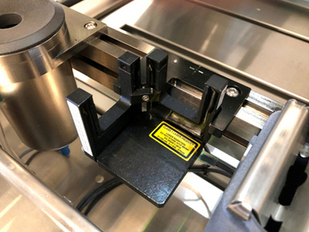

   设置过程中，阀门置于接液盘上方并与激光束对齐。系统检测喷嘴位置，工程师直接在软件中定义目标扇形喷洒宽度。


2. 自动扇形喷洒宽度检测


   当触发验证或控制程序时——例如在班次开始时、维护后或预设时间间隔——阀门在喷涂涂层材料的同时穿过激光束。激光会精确检测喷雾扇形图案穿过光束时的状态。


3. 压力调节与宽度确认


   当涂层喷入集液盘时，激光传感器会监测扇形图案在预设宽度处切断光束的时刻。系统会自动向压力控制器发出信号，以微调流体压力，直至达到目标宽度。该压力设置随后会被保存以供生产使用。


4. 扇形图案对称性验证


   为确保涂层覆盖均匀，阀门会向激光光束两侧喷射涂料。这可验证扇形图案相对于阀门中心线是否对称，且是否在规定公差范围内，确认无误后才继续生产。


5. 生产过程监控与控制


   生产过程中，可对扇形宽度进行连续监测或按设定间隔进行检测。

   • 验证模式会在宽度偏离限值时向操作员发出警报。
   • 闭环控制模式可实时自动校正偏差——无需操作员干预。


   两种模式均设计为快速运行，对产量无明显影响。



验证与闭环控制：有何区别？



激光扇形宽度验证

• 在生产过程中使用激光测量扇形宽度
• 确认图案保持在定义的限值内
• 若超出限值，则触发警报或操作员干预



最适合： 寻求更强工艺控制但无需全自动化的工厂。



激光扇形宽度控制（闭环）

• 持续验证并自动校正扇形宽度
• 实时补偿粘度和材料变化
• 将涂布宽度维持在严格的工艺限值内



最适合： 一致性至关重要的大批量、高可靠性制造。



专为高良率、洁净制造而设计

激光扇形宽度控制系统专为现代电子产品生产而打造：

• 通过 EasyCoat® 6 软件支持多种可编程扇形宽度
• 灵活安排验证和校正流程
• 自动数据记录，满足 SPC 和可追溯性要求
• 设计旨在最大限度减少污染并简化清洁工作



成果：批次间涂层质量可预测

通过自动验证和控制喷雾图案，激光扇形宽度技术可帮助制造商：

• 实现跨班次和物料批次的一致涂层质量
• 减少因扇形宽度波动导致的缺陷
• 提高良率和重复性
• 降低对操作人员的依赖
• 获取可操作的工艺数据以实现持续改进



在产品页面上了解更多关于 ASYMTEK 激光扇形宽度选项的信息：
https://www.nordson.com/en/Products/Electronics-Solutions-Products/ASYMTEK-Laser-Fan-Width-Options
