Sistemas de dosificação de fluidos de precisão para aplicações diagnósticas em pontos de atendimento

Como Melhorar o Tempo de Ciclo, Precisão de Volume e Mais

O diagnóstico do ponto de tratamento (POC) é um campo crucial de pesquisa na indústria médica, pois estes dispositivos POC ajudam os médicos a tomar decisões críticas e ajudam os pacientes a monitorar sua saúde. Estes dispositivos podem variar de testes de HIV a testes de sangue e, mais recentemente, testes COVID-19.

A Nordson EFD fornece equipamentos de dosificação de fluidos que ajudam os fabricantes a atender e superar os requisitos de qualidade e consistência de produtos que são essenciais nas ciências da vida. Neste post de blog, compartilharemos detalhes sobre várias aplicações de diagnóstico onde nossos produtos de distribuição de fluidos aumentaram a produção, melhoraram a precisão, e muito mais.

---

LEITORES DE DIAGNÓSTICO

APLICAÇÃO #1: PARTES ADERENTES DE ANALISADORES DE GASES SANGÜÍNEOS

-Fluidos utilizados:

• Adesivos de cura UV

-Requisitos de aplicação:

Um fabricante médico precisava de maior precisão ao dispensar um adesivo de cura UV para montar analisadores de gases sangüíneos. Eles também estavam procurando uma solução automatizada, tendo anteriormente usado dispensadores de bancada para montar os leitores à mão.

-Soluções de dosificação:

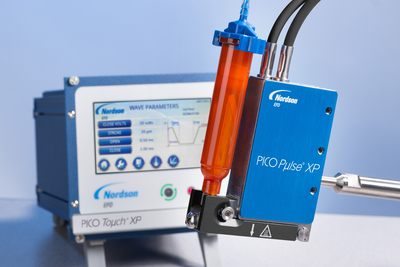

• Sistemas de Jateamento PICO XP

A produção da maioria dos analisadores de diagnóstico é meticulosa e requer operações de dosagem precisas para garantir o funcionamento correto do produto final. Com isto em mente, recomendamos o sistema de jateamento PICO XP devido à extrema precisão e confiabilidade que ele oferece.

Este sistema de jateamento permitiu ao fabricante dispensar com precisão linhas de adesivos de cura UV ao longo de duas partes para uni-las. Como o produto da próxima geração do nosso PICO Pµlse padrão, o PICO XP oferece melhores tolerâncias de depósito, mais repetitivas. Ele se auto-ajusta para manter o curso do volume jateado em nível de mícron ao longo do tempo, ficando mais próximo dos parâmetros iniciais de dosificação e fazendo desta nossa válvula jateadora mais precisa.



---



APLICAÇÃO #2: PARTES ADERENTES DOS LEITORES DE DIAGNÓSTICO COVID-19

-Fluidos utilizados:

• Adesivo de cura UV e mistura de cianoacrilato

-Requisitos de aplicação:

Uma empresa de tecnologia de saúde precisava de uma solução para dispensar com precisão uma mistura de adesivo de cura UV e cianoacrilatos para montar um novo leitor de diagnóstico COVID-19. As peças precisavam ser coladas corretamente para que o leitor pudesse ler com precisão as tiras de teste inseridas.

-Soluções de dosificação:

• Válvulas Diafragma 752V
• Sistemas de dosificação de fluidos automatizados da série EV
• Sistemas de dosificação automatizada de fluidos da série RV

A válvula de diafragma 752V apresenta um curso aberto/fechado ajustável de 0,13 mm a 0,64 mm para produzir uma resposta rápida e um corte positivo. Isto ajudou o fabricante a reduzir o desperdício de fluido ao dispensar. Suas partes molhadas são feitas de um polietileno inerte de ultra-alto peso molecular (UHMW) que tornou a válvula adequada para dispensar a mistura de cianoacrilato de cura rápida.



Devido às geometrias do leitor de diagnóstico COVID-19, recomendamos tanto nossos sistemas de dosagem automática da Série EV como da Série RV. Enquanto nosso robô EV podia dispensar o adesivo de cura UV e a mistura de cianoacrilato ao longo das coordenadas X, Y e Z do substrato, um quarto eixo era necessário para girar 360° ao redor da peça e dispensar em locais de difícil acesso, tais como onde a tira de teste seria inserida.



Ambos os robôs incluem visão, o que significa que eles têm um lápis ou uma câmera CCD que exibe uma visualização na tela do caminho de dosificação para facilitar a programação de padrões complexos. Para esta aplicação médica onde a confiabilidade era essencial, o sistema de visão foi capaz de fornecer garantia de alinhamento correto das peças usando o reconhecimento fiducial.



---

TESTE STRIPS

APLICAÇÃO #1: DOSIFICAÇÃO DE VÁRIOS REAGENTES EM TIRAS DE TESTE

-Fluidos utilizados:

• Vários reagentes

-Requisitos de aplicação:

Este fabricante médico precisava de um robô diferente do que havia sido utilizado antes para fornecer uma configuração mais fácil e um software melhor. A dosificação de reagentes nas tiras de teste precisava ser precisa para evitar qualquer resultado de teste falso positivo/negativo.

-Soluções de dosificação:

• Sistemas de dosificação automatizada de fluidos da série PROPlus

Para esta aplicação, recomendamos nosso robô da série PROPlus. Este é nosso mais sofisticado e avançado sistema de dosificação automatizado, projetado para uma usabilidade simplificada. Ele apresenta nosso exclusivo software DispenseMotion™ que se integra perfeitamente com a câmera. A câmera inteligente CCD de alta definição apresenta um obturador global para eliminar qualquer mancha ou distorção quando o robô está em operação. Ela também apresenta detecção de altura a laser (ver imagem abaixo) para identificar variações de altura e auto-ajuste de acordo para uma precisão superior.

Isto forneceu um alto nível de precisão ao dispensar sub-microlitros de fluido em cada almofada conjugada da tira de teste. Era crucial que os depósitos fossem precisos para que cada fluido fosse dispensado na almofada correta para evitar transbordamento e fornecer um resultado de teste preciso.



Como podemos ver no fluxo lateral de uma tira de teste abaixo, os produtos químicos devem ser dispensados apenas em certas seções da tira de teste. Este fabricante tinha tiras de teste separadas para COVID-19, glicose, sangue, e mais. Era de vital importância que o volume de fluido fosse controlado e aplicado somente em determinadas seções. Dessa forma, quando o sangue ou amostra de teste é adicionado ao bloco de amostras, os anticorpos e antígenos corretos são fixados na amostra para fornecer um resultado de teste preciso.

---



APLICAÇÃO Nº 2: DOSIFICAÇÃO EM TIRAS DE TESTE DE SANGUE

-Fluidos utilizados:

• Adesivos de cura UV
• Reagentes

-Requisitos de aplicação:

Este fabricante de tecnologia médica precisava de uma solução mais rápida para acompanhar o aumento da produção e das exigências do mercado.

-Soluções de dosificação:

• PICO Pµlse Sistemas de Jateamento

Embora seu processo anterior incluísse nossas válvulas assépticas 754V, as válvulas xQR41 MicroDot™ e os dispensadores de fluido Ultimus V, um aumento exponencial da demanda exigiu que eles mudassem para uma solução de jateamento. Podemos ver no vídeo abaixo como a eliminação do eixo Z acelera muito o processo de distribuição até 1000Hz (depósitos por segundo) continuamente. O jateamento também é mais rápido de ser configurado, pois não requer programação onde uma ponta estaria descendo sobre um substrato, eliminando o risco de dobrar pontas e danificar substratos.

Nosso sistema de jateamento PICO Pµlse foi capaz de aumentar sua produção de tiras de teste de sangue com sua capacidade de dispensar microdeposições de forma rápida e repetível, melhorando enormemente o rendimento. No futuro, recomendaremos nosso novo sistema de jateamento PICO XP, que proporciona uma repetibilidade superior por períodos mais longos, independentemente das mudanças de temperatura na pilha de válvulas.



---

Conclusão

Em geral, a Nordson EFD fornece soluções de dosificação de precisão confiáveis projetadas para ajudar os fabricantes a cumprir as rígidas regulamentações de controle de qualidade na indústria das ciências da vida. Também trabalhamos com uma rede de fabricantes de máquinas e integradores qualificados que projetam soluções automatizadas para os crescentes mercados de leitores de diagnóstico e tiras de teste.

Se você gostaria de discutir sua próxima aplicação de diagnóstico no ponto de tratamento com um especialista experiente em dosificação de fluidos ou obter uma recomendação sobre nossa equipe externa de construtores de máquinas, não hesite em nos enviar um e-mail para [email protected].





---
