螺杆阀与螺杆泵： 热膏的最佳用途

点胶热界面材料（TIM）迷你选择指南

毫不奇怪，电子制造商继续寻求更好的方法来消解更小、更强大的设备所产生的热量，这些设备的工作温度比以前更高。许多人将热界面材料（TIM）用于需要热管理的电子系统。以至于根据最近的研究，全球热界面材料市场在2020年的价值为22.5亿美元，预计到2027年将增长到44.7亿美元。

作为流体点胶设备的领先供应商和热敏化合物点胶的专家，Nordson EFD经常亲眼目睹这些类型的趋势，因为我们注意到TIM在该领域的应用有所增加。

具体而言，我们看到越来越多的TIM应用于自动驾驶汽车和高级驾驶辅助系统（ADAS）的汽车光探测和测距（LiDAR）系统。尽管自动驾驶汽车可能仍然需要5-10年的时间，但许多原始设备制造商（OEMs）正在发布带有LiDAR的汽车，作为其ADAS的一部分。

LiDAR传感器的可靠性对于这些系统的有效性至关重要。因此，传感器制造商越来越多地寻求最可靠的热界面材料点胶方法，以覆盖降低温度、提高这些电子元件的效率和寿命所需的空隙。

那么，您应该使用哪种点胶方法？诺信EFD提供了几种应用TIM的选择，它根据材料的类型和所需的沉积量而有所不同。

手动点胶与自动点胶

尽管手动应用是一种选择，而且诺信EFD提供了许多台式流体分配器，但当你需要每次都能准确分配时，操作员之间的不一致性可能是一种挑战。最近对台式分液器进行了改进，例如我们的UltimusPlus分液器提供了完全的操作员锁定功能，并具有网络连接功能，这一点很重要，因为这些分液器可用于手动和自动应用。它们基本上可以在你扩大生产规模时与你一起成长。



然而，我们经常发现制造商选择自动点胶，要么使用台式点胶机器人，要么使用集成的传送带式生产线，因为热界面材料的图案越来越复杂，以覆盖零件上的最大面积。



当然，你是选择手动涂抹TIM，还是将点胶头集成到自动化单元或传送带式生产线中，将取决于生产量或你要装配的零件数量。

螺旋阀与单螺杆泵的比较

由于热界面材料通常含有陶瓷颗粒等填充物，它们可能具有高度的粘性和研磨性。而且，由于研磨性材料会损害大多数机械点胶头的内部工作，因此，你应该仔细考虑你所选择的热合剂和点胶设备的类型。

除了我们的台式流体分配器之外，Nordson EFD还提供两种主要的热界面材料分配头：螺旋阀和单螺杆泵。

两者都是利用旋转的几何形状进行操作，将材料从进液管输送到点胶头。这些点胶头的旋转内部结构使其能够以最小的剪切力输送液体。因此，它们允许TIM保持其特性，以确保你将获得可靠的传热性能。

然而，在决定哪种方法最适合您的流体时，需要注意这两种点胶方法之间的关键区别。

螺旋阀

这些点胶头使用螺旋进料原理，结合精确的时间和压力控制，确保高产量应用的流体沉积稳定。我们的794-TC螺旋阀有一系列的螺杆间隙尺寸，以确保根据你的TIM颗粒大小获得最佳性能。

它的螺杆由碳化钨（TC）制成，对高磨蚀性浆料造成的损坏具有最好的抵抗力。这确保了大批量生产时点胶阀的使用寿命更长。

因为螺旋阀中没有密封圈，一般来说，这使它们更耐磨损，因为密封圈在磨蚀性颗粒的摩擦下磨损得更快。

然而，正因为这些阀门没有密封圈，所以它们并不是稀薄或低粘度材料的正确选择。如果分配的液体粘度低于约30,000厘泊，你可能会看到液体从连接到螺旋阀的分配头中滴落或流出来。

此外，螺旋阀是专门为单组分流体设计的，因此你不会为双组分的TIM应用选择螺旋阀。

渐进式空腔泵

螺杆泵是一种容积式或正排量式的点胶方法，它允许你设置你希望点胶的精确体积，并每次都能将该精确的体积点到零件上。这些泵提供高度精确的流体体积精度和±1%的可重复性。

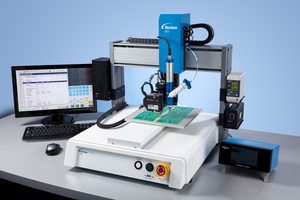

我们的797PCP系列泵的模块化设计是基于单螺杆原理，其核心部件--转子和定子--形成一个完美密封的计量室。这使得连续的体积分配不受流体粘度的影响。

然而，在TIM应用中，由于这些泵具有密封性，它们比螺旋阀更容易磨损。然而，由于密封，它们可以分配更广泛的流体粘度。

对于双组分TIM，你绝对会选择797PCP-2K泵，因为它通过静态混合器精确测量A部分和B部分材料的比例，实现高度可重复的分配，流体沉积精度为±1%。

此外，由于797PCP泵有一系列的尺寸，它几乎可以满足您的应用所需的任何厚度的分配模式，因为它的流速比794-TC螺旋阀高五倍。

双组分材料的静态混合器

与任何点胶应用一样，为您的应用选择最佳的点胶部件对应用本身的成功至关重要。对于点胶点的组件来说，这一点尤其重要。特别是对于双组分液体，这是一个关键步骤。

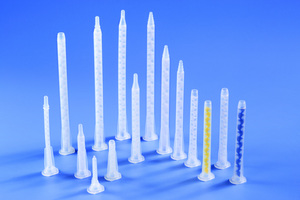

诺信EFD提供高质量的双组份静态混合器，用于应用双组份热敏化合物。我们的190系列螺旋式混合器和295系列方形混合器是TIM分配的理想选择。

我们提供15种类型的螺旋式卡口混合器，具有不同的元件直径、混合元件数量和外壳出口，以满足您的独特应用。我们提供3种类型的方形卡口混合器，具有不同的外壳出口，包括一个鲁尔锁出口，可通过分装头附件进行精确分装。

我们经验丰富的应用专家可以为您的工艺推荐合适的静态混合器，从而简化系统选择，让您更快地建立起来。

一站式TIM点胶服务

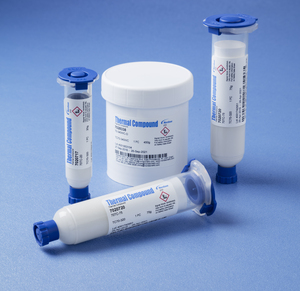

除了提供热界面材料的流体包装和点胶系统外，Nordson EFD还提供独特的非硅热化合物系列，与大多数工业TIM相比，可确保更长时间的可靠热传导。



如果您对我们的热界面材料点胶解决方案或材料本身有任何疑问，不要犹豫，请联系我们：[email protected]，以获得专家帮助。
