4600-W Automatisierter BondTester
Verlässlichkeit und mehr Effizienz durch die Vermeidung menschlicher Fehler
Überblick
Der 4600-W Bondtester ist ein Tischsystem, das entwickelt wurde, um komplexe Testverfahren automatisch durchzuführen, ohne dass Bedienereingaben erforderlich sind. Das System kann automatisch Scher- und Pull-Tests mit unterschiedlichen Ausrichtungen der Bindungen durchführen und dabei Bilder des Fehlermodus nach Abschluss aufzeichnen.
Technische Daten auf einen Blick
| Automatisierung | |
|---|---|
| Automatisierungsprogramme | Kameraunterstützte Fiducial-Erkennung |
| Wafer-Map-Import | Sinf, Klarf and G85 |
| Lesen der Wafer-ID | Per OCR |
| Probenbehandlung | Wafer |
| Light Tower system | Standardmäßig enthalten |
| Überprüfung | |
|---|---|
| Topologieinformationen | Compound Surface Imaging (CSI) + auto-focus |
| Einstufungshilfe | Upgrade der automatischen Flächenberechnung |
Rückstellgenauigkeit (kraftabhängig)
|
+/- 0,25 μm |
| Systemgenauigkeit (bereichsabhängig) | +/- 0,10 % - 0,05 % FSL |
| Multifunktionale Kartusche | Combinations of shear and pull transducers |
| Achsenspezifikation | |
|---|---|
| Stufe und Auflösung | 100 nm Renishaw linear encoders |
| X, Y travel | 450 mm X, 410 mm Y |
| X, Y speed and force | 50 mm/s 20 kg oder 30 mm/s 50 kg |
| Z-Verfahrweg und Auflösung | 75 mm, 5 mm/s |
| Z-Geschwindigkeit und Kraft | 5 mm/s, bis 50 kg |
| Installation | |
|---|---|
| Standfläche (B x T x H) | 1075 mm x 920 mm x 1000 mm |
| Gewicht | 140 Kilogramm |
| Stromversorgung Versorgung | 90-264 V, AC Einphasig |
| Pneumatische Versorgung | 4 Bar, 6 mm AD / 4 mm ID Kunststoffrohr |
| Vakuumversorgung | Minimum 500 mm Hg plastic pipe |

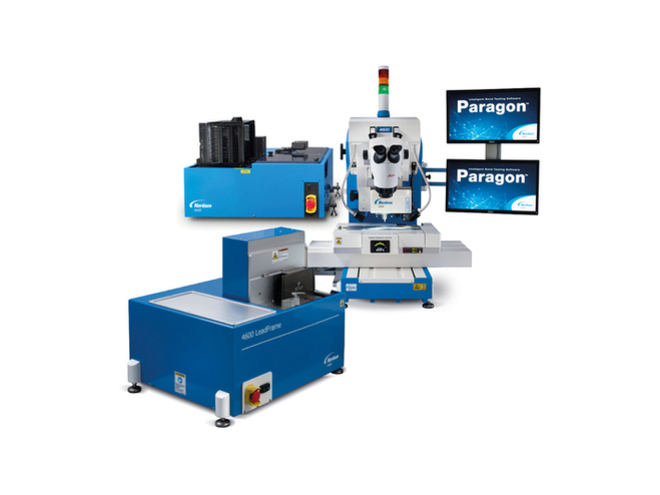

Automatisierung für Bondtester
Verringern Sie die Fehlerquote
Laden Sie große Probenchargen und profitieren Sie von der Roboterhandhabung zum Laden, Ausrichten und Übertragen jeder Probe zum Bondtester.
Paragon - Ihre Automatisierungssoftware
- Automatisierungsunterstützte GUI
- Checkliste & Hilfe
- Geteilter Bildschirm mit mehreren Ansichten
- Schematische virtuelle Bilder werden angezeigt
Automatisiertes Bondtesten
Ultimative Produktsicherheit
Durch die Roboterhandling mit Vakuum können Sie Ihr Produkt sicher be- und entladen und vor Handhabungsfehlern und Beschädigungen schützen. Es besteht kein Risiko, eine Charge zu verlieren, und es ist nicht erforderlich, einen Test jemals zu wiederholen.
Maximale UPH
Vollständig integrierte Funktion für Kassettenhandling- und Kartierung in Kombination mit Gerätekartierung sorgen für maximale Effizienz. Erzielen Sie rund um die Uhr konsistente UPH-Ergebnisse, unabhängig davon, wer den Bondtester bedient.
Wiederholbarkeit der Ergebnisse
Unsere linearen Messsysteme mit einer Auflösung von 100 nm sorgen dafür, dass Sie immer und immer wieder an die richtige Stelle gelangen.
Daten sind alles
Maximale Datenintegrität durch mehrere On-Board-Kameras zur Erkennung von Passermarken und zur automatischen Erfassung von Fehlermodusbildern.
Remove the Expert
Die Paragon™-Software ist benutzerfreundlich und einfach für ein neues Produkt einzurichten ohne Fachpersonal zu Rate ziehen zu müssen. Ein einziger Bediener kann bei Bedarf mehrere Systeme verwalten.
Verbessern Sie den Werkzeug-ROI
'Starten Sie Test und kümmern Sie sich dann um andere Arbeiten, während das System automatisch große Stapel Überprüfung fertigstellt. Tests können gesteuert und Daten exportiert werden, indem SECS/GEM-Protokolle verwendet werden, die in Ihre Fabrik integriert sind.
