올바른 압전 제트 밸브 선택 방법



2부: 의사 결정 과정에서 큰 역할을 하는 정확도 요구 사항

2부로 구성된 이 시리즈의 첫 번째 파트에서는 공압과 압전 분사 기술의 차이점에 대해 설명했습니다. 압전 디스펜싱이 이상적인 솔루션이라고 판단했다면 이제 어떤 압전 제트 밸브가 애플리케이션에 가장 적합한지 살펴볼 차례입니다.

이 마지막 부분에서는 두 피에조 분사 밸브의 주요 차이점과 용도에 가장 적합한 밸브를 선택하는 방법에 대해 알아보겠습니다.

PICO Pµlse와 PICO Pµlse XP 제팅 밸브 비교

노드슨EFD는 두 가지 유형의 압전 제팅 밸브, 즉 PICO Pµlse® 및 PICO Pµlse XP를 제공합니다. 두 분사 밸브 모두 정밀하고 반복 가능한 비접촉식 디스펜싱 결과를 얻을 수 있지만, PICO XP는 PICO Pµlse가 달성할 수 없는 수준의 정확도에 도달하는 첨단 기술을 갖추고 있습니다.

PICO XP는 100~125µm의 미크론 수준 최대 스트로크 설정을 장기간 자체 조정하고 유지하고자 하는 독보적인 지속 스트로크 타겟을 갖추고 있습니다. 이는 스트로크의 변화를 보정하여 시간이 지남에 따라 분사 볼륨의 반복성과 일관성을 개선하기 때문에 중요합니다. 아래 그림 1에서 PICO XP가 PICO Pµlse보다 훨씬 빠르게 레벨링되며 필요한 초기 디스펜싱 파라미터에 더 가깝다는 것을 확인할 수 있습니다.

특히 엄격한 FDA 요건을 충족하기 위해 매우 정밀한 증착이 필요한 경우, 밸브 내에서 발생하는 열로 인해 초기 스트로크가 변경될 때 자체적으로 조정되므로 PICO XP가 더 나은 선택입니다. 또한 종이 한 장 두께 정도의 미크론 수준에서 정확하게 디스펜싱할 수 있습니다.

PICO Toµch와 PICO Toµch XP 제팅 컨트롤러 비교

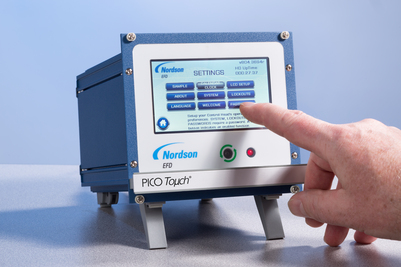

PICO Pµlse 제팅 밸브는 PICO Toµch 컨트롤러와만 호환됩니다. 적절한 이름을 가진 이 컨트롤러는 혁신적인 터치스크린 인터페이스를 갖추고 있어 디스펜싱 시 간소화되고 빠른 설정과 손쉬운 프로그래밍이 가능합니다. 디스펜싱 매개변수를 조정하기 위해 끝없는 메뉴를 스크롤하고 찾기 어려운 설정으로 이동해야 했던 이전 기술을 대체합니다.

PICO Pµlse XP 제팅 밸브는 PICO Toµch XP 컨트롤러와 함께만 작동합니다. 이 컨트롤러는 더 많은 조정 가능한 파라미터를 추가하여 더 광범위한 응용 분야 요구 사항에 맞게 디스펜싱 성능을 미세 조정하고 제어할 수 있는 PICO Toµch 컨트롤러가 제공하는 모든 기능을 갖추고 있습니다. 이러한 설정 중 일부에는 스트로크의 변화를 인식하는 자동 자체 조절 보정 기능과 보다 정확한 디스펜싱을 위해 퍼센트가 아닌 미크론 단위로 스트로크 설정을 프로그래밍할 수 있는 기능이 포함됩니다.



퀵 릴리스 걸쇠

혁신적인 퀵 릴리스 걸쇠는 두 PICO 분사 시스템에서 공유되는 구성 요소입니다. 따라서 암 툴링 끝단에서 밸브를 제거하지 않고도 유체 본체를 쉽게 교체할 수 있으며, 제조업체는 가동 중단 시간을 최소화하면서 생산을 계속할 수 있어 서비스 시간을 몇 초로 단축할 수 있습니다.

결론

대부분의 경우 PICO Pµlse가 제공하는 정밀도 및 반복성 수준은 충분합니다. 미크론 수준에서 디스펜싱하고 응용 분야에 시간이 지남에 따라 훨씬 더 높은 수준의 반복성이 필요한 경우 PICO XP를 권장합니다.

항상 그렇듯이 제팅 기술을 사용할 때는 어떤 밸브가 적합한지 결정할 수 있는 숙련된 도포 전문가와 상담하는 것이 중요합니다. 특정 응용 분야 요구 사항에 적합한 밸브를 결정하기 위해 당사의 제팅 기술을 사용한 무료 응용 분야 테스트가 필요할 수도 있습니다. 궁금한 점이 있거나 애플리케이션 테스트를 설정하려면 언제든지 이메일([email protected])로 문의해 주세요.





---
