なぜエレクトロニクス業界で、封止が重要なのでしょうか？

封止により、湿気、ほこり、化学物質、腐食などの環境要因から電子部品を保護します。機械的な補助をしつつ、部品を衝撃や振動から守り、ショートを防ぐ電気絶縁性も兼ね備えることができます。さらに、封止することで熱の放散を助け、故障リスクを低減し、電子機器全体の信頼性と寿命を向上させます。

電子製品の封止とは、電子部品やアセンブリを保護ケースや材料内に封入するプロセスを指します。これは環境要因や機械的破損から電子機器を守るために行われます。

一般的に使用される材料は何ですか？

• エポキシ樹脂：優れた接着力、電気絶縁性、機械的強度により、ポッティングやコーティングに広く使用されます。
• ポリウレタン：柔らかく衝撃に強いため、ある程度の柔軟性を必要とする用途に適しています。
• シリコーン：優れた熱安定性、柔軟性、耐湿性があります。
• コンフォーマルコーティング：回路基板に薄い保護層を施すことで、湿気や腐食から守ります。

その他のコンテンツ

精密コンフォーマルコーティング・ディスペンサーが自動車用PCBサプライヤーの歩留まりを向上

事前混合型2液性エポキシ樹脂を用いたウェアラブルセンサーのカプセル化

電子産業向けアプリケーション動画

封止の種類

ポッティング：成形剤で電子機器全体を完全に充填・密封する方法で、高い保護性能を提供します。

コンフォーマルコーティング：組み立て済みの回路基板の上に薄い層を塗布し、部品全体を完全に覆うことなく、環境要因から保護します。

アンダーフィルとは？

アンダーフィルは電子パッケージング、特にフリップチップ技術において不可欠な材料です。これは、フリップチップアセンブリ内でシリコンチップ（ダイ）と基板または回路基板の間に塗布されるポリマー材料です。アンダーフィルはチップ周辺の隙間を埋め、部品同士をしっかりと接合します。

主な機能は、はんだ継手の補強による機械的なサポートや、熱膨張や機械的負荷による応力の軽減が含まれます。チップと基板間の熱膨張係数の違いを補正することで、アンダーフィルは接合部の故障を防ぐのに役立ちます。

さらに、アンダーフィルは湿気やほこり、物理的な破損から保護します。総合的に、アンダーフィルは特に熱サイクル条件下で電子アセンブリの信頼性と耐久性を大幅に向上させます。

どのような材料がよく使われますか?

• エポキシ系：最も一般的で、優れた接着力、機械的強度、熱安定性を備えています。
• シリコーン系：柔軟性があり、高温環境により適しています。
• ポリイミド系：優れた熱安定性を持つため、高い信頼性が求められる用途で使用されます。

アプリケーションプロセスは、どのように進むのでしょうか？

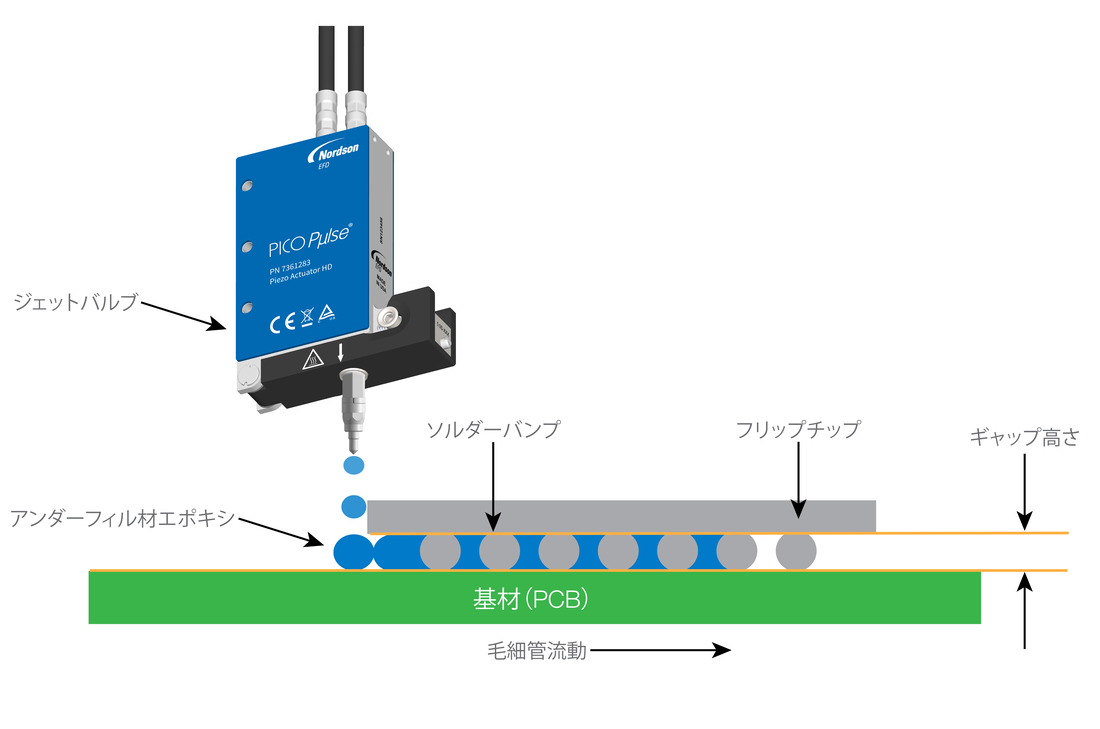

1. 塗布：アンダーフィル材料は、チップの周囲に塗布されます。

2. 流れ：毛細管現象によってアンダーフィル材料が流れ込み、チップ下の隙間を埋めます。

3. 硬化：熱や紫外線で硬化させ、材料を固めて部品同士を接合します。

その他のコンテンツ

電子産業向けアプリケーション動画

シルバーエポキシとは?

シルバーエポキシ（銀エポキシ）は、電子機器業界で広く使用されている導電性接着剤で電子部品の修理、ボンディング、組み立てに利用されています。回路基板への部品の取り付けなどの電気的接続に使用されるほか、破損や損傷した配線や部品の修復にも最適です。

また、ヒートシンクやセンサー、その他の電子部品の取り付けにも使用されており、高い導電性と強い接着性が求められる用途に適しています。

シルバーエポキシを塗布する際に考慮すべき点は?

• 粘度：シルバーエポキシは通常、粘度が高いため、粘性のある材料に対応できる適切な塗布装置が必要です。
• 塗布量制御：適切な電気的および機械的性能を確保するためには、塗布する量を正確に制御することが重要です。
• 塗布位置精度：正確な塗布位置は無駄を最小限に抑え、適切なボンディングと導電性を確保します。
• 硬化工程：塗布されたシルバーエポキシは、高温での硬化が必要となる場合が多いため、最適な性能を得るには塗布時にこの点を考慮する必要があります。

その他のコンテンツ

Performus X ディスペンサーによるPCB上へのシルバーエポキシ塗布

電子産業向けアプリケーション動画

ボンディングとは？

エレクトロニクス業界におけるボンディング（接合）は、デバイスの信頼性と耐久性を確保するために不可欠な工程です。ボンディングすることにより、安全な電気的接続を形成し、機械的安定性を維持します。これらのボンディング技術は、シンプルな家電製品から高度な医療用インプラントに至まで、電子機器の製造や性能において極めて重要な役割を果たします。

ボンディング方法:

1. はんだ付け：はんだを使って 2 つの金属面を接着する一般的なボンディング方法です。はんだ付けでは、熱を加えてはんだを溶かし、2 つの表面の隙間に流れ込ませ、冷えて固まることで強固な結合を形成します。はんだペースト（はんだ合金粒子とフラックスの混合物）を使用する場合は、塗布装置を使用するか、ステンシルを用いてPCB パッドに印刷する必要があります。

2. 接着接合：エポキシ系やアクリル系の接着剤を用いて、2つの表面を接合する方法です。接着剤は片面または両面に塗布され、硬化することで強力な接合が形成されます。

3. 表面実装技術(SMT)ボンディング：表面実装デバイス(SMD)などの小型部品を、接着剤やはんだペーストを用いてプリント基板(PCB)に取り付ける方法です。

主な用途：

• 集積回路(IC)パッケージング：ワイヤーボンディングは、シリコンチップを外部リードに接続し、電気信号をチップ内外に伝達できるようにする技術です。これは半導体製造において基本的な工程です。
• 微小電子機械システム（MEMS）：微小な機械部品や電子部品を精密に組み立てるために、ボンディング技術が使用されます。
• 光学ボンディング：ディスプレイとカバーガラス、またはタッチスクリーンの間に透明な接着剤を塗布し、各層を物理的に一体化させる技術です。
• パワーエレクトロニクス：スタッドボンディングやリボンボンディングは、トランジスタやダイオードなどの電気部品を接続するために使用され、高電流・高電圧に安定して対応できるようにします。
• プリント基板（PCB）：はんだ接合は、部品を PCB に取り付けるために使用され、安定した電気的および機械的接続を形成します。

その他のコンテンツ

コンパクトカメラ・モジュール・アセンブリにおける高精度流体吐出

電子産業向けアプリケーション動画

シーリングとは?

シーリングは、エレクトロニクス業界において非常に重要な工程であり、湿気、ほこり、化学物質、機械的損傷といった環境要因から電子部品やアセンブリを保護するために行われます。

代表的な用途のひとつが、スマートフォンやタブレットといったモバイル端末ディスプレイのエッジシールです。この工程では、LCD/OLED、カバーガラス、タッチスクリーンなどで構成されるディスプレイスタックの端部を閉じたり、バリアを形成したりするため、接着されたディスプレイの周囲にシーラント材を塗布します。

適切なシーリングは、電子機器の信頼性、耐久性、そして最適な性能を確保します。

電子機器をシーリングすることの利点は何ですか?

• 繊細な電子部品を環境によるダメージから保護します。
• 湿気、ほこり、汚染物質の侵入を防ぎます。
• デバイスの耐久性と寿命を向上させます。
• 電気系統の統合性とパフォーマンスを維持します。

シーラントの種類：

• シリコーンシーラント：柔軟性があり、温度変化に強く、防水性にも優れているため、エンクロージャーやコネクターのシーリングによく使用されます。
• ポリウレタンシーラント：優れた接着性と柔軟性を備えており、継ぎ目や隙間のシーリングに使用されます。
• アクリルシーラント：硬化が速く、塗装も可能でシーリングやボンディング用途に使用されます。
• エポキシシーラント：強度が高く、耐久性に優れており、高い負荷がかかる環境での封止やシーリングに多く使用されます。

その他のコンテンツ

プリント基板のエッジシールが簡単にできる自動接着剤塗布装置

自動車産業センサーのUV硬化型シーリング

電子産業向けアプリケーション動画
